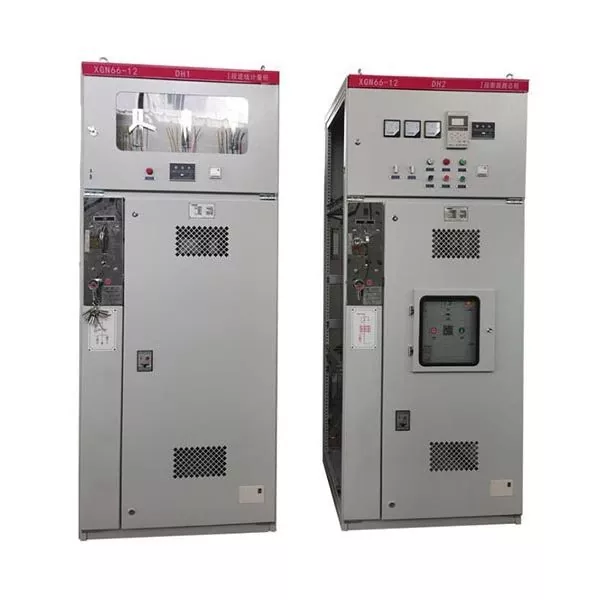

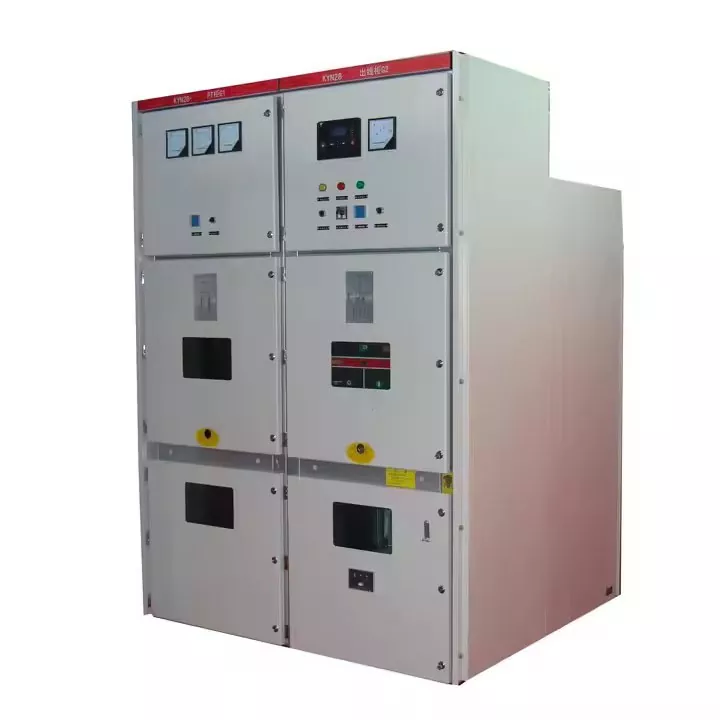

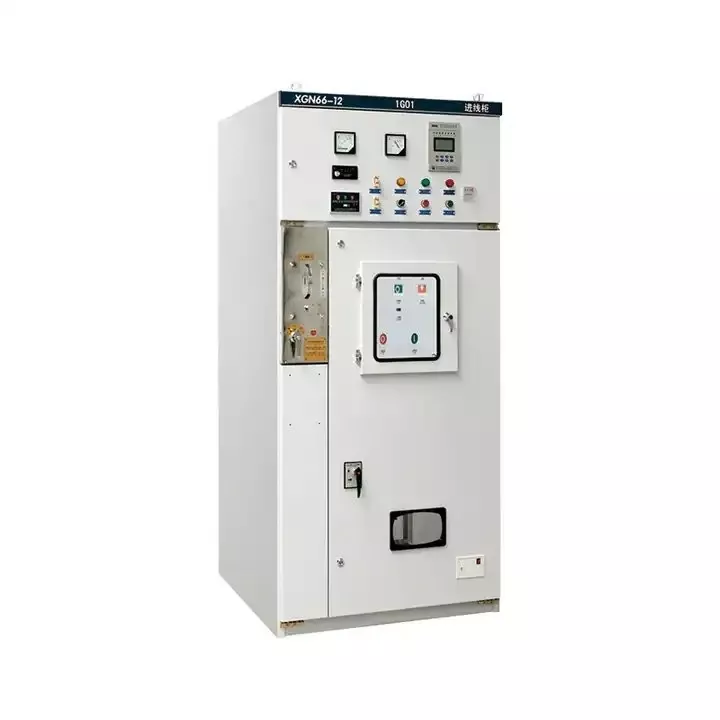

13.8kV MV HV ARIA ISCLEAR

Lugao Power Co., Switchgear isolato a base di aria HV da 13,8 kV MV di Ltd.

è una soluzione di distribuzione di potenza avanzata progettata per applicazioni di media e alta tensione. Utilizza la tecnologia di isolamento dell'aria più avanzata del settore per garantire prestazioni affidabili ed efficienti riducendo al contempo un impatto ambientale. Questo quadro presenta un design modulare compatto, un'eccellente sicurezza operativa, una facile installazione e una bassa manutenzione, rendendolo ideale per l'uso in ambienti industriali, di utilità e commerciali. Il prodotto è conforme a molteplici standard internazionali per garantire prestazioni di alta qualità e lunga durata.

Lugao da 13,8 kV MV HV INTRODUZIONE INSOLATO INSUMATO

Lugao Power Co., il quadro isolato a base di aria HV da 13,8 kV di Ltd. è una soluzione ideale per le moderne esigenze di distribuzione dell'alimentazione. Il quadro è dotato di più dispositivi di protezione, come il dispositivo di interblocco anti-misoperazione, la protezione dell'arco di guasto interno, ecc., Per garantire la sicurezza degli operatori e delle apparecchiature. Il suo design modulare consente una configurazione flessibile e può essere personalizzato in base alle esigenze operative specifiche.

La struttura compatta lo rende una scelta ideale per gli ambienti limitati nello spazio, pur avendo eccellenti prestazioni di isolamento e capacità di rottura e può resistere all'alta tensione e al funzionamento ad alta corrente. Lugao Power Co., il quadro isolato a base di aria HV da 13,8 kV di Ltd. presenta anche un sistema di rilevamento dei guasti intelligente per garantire un rapido isolamento dei guasti e migliorare la sicurezza nelle applicazioni critiche.

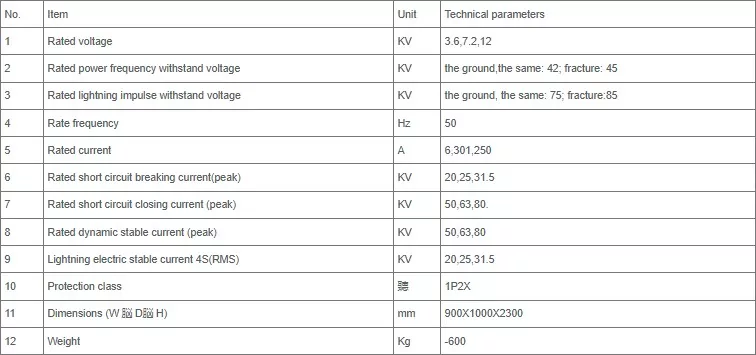

Lugao da 13,8 kV MV HV Air Isolato Parametro

Lugao da 13,8 kV MV HV HV Impostazione operativa del quadro

1. Utilizzare la temperatura massima non supera i 40 gradi, il minimo non superiore a -25 gradi

2. Umidità relativa: media giornaliera non superiore al 95%, la media mensile di non più del 90% dell'altitudine non supera i 1000 m (nel tempo può consultare il produttore)

3. Nessun incendio, esplosione, pesante inquinamento, corrosione chimica e siti di shock gravi.

Lugao da 13,8 kV MV HV Air Switchgear Caratteristiche

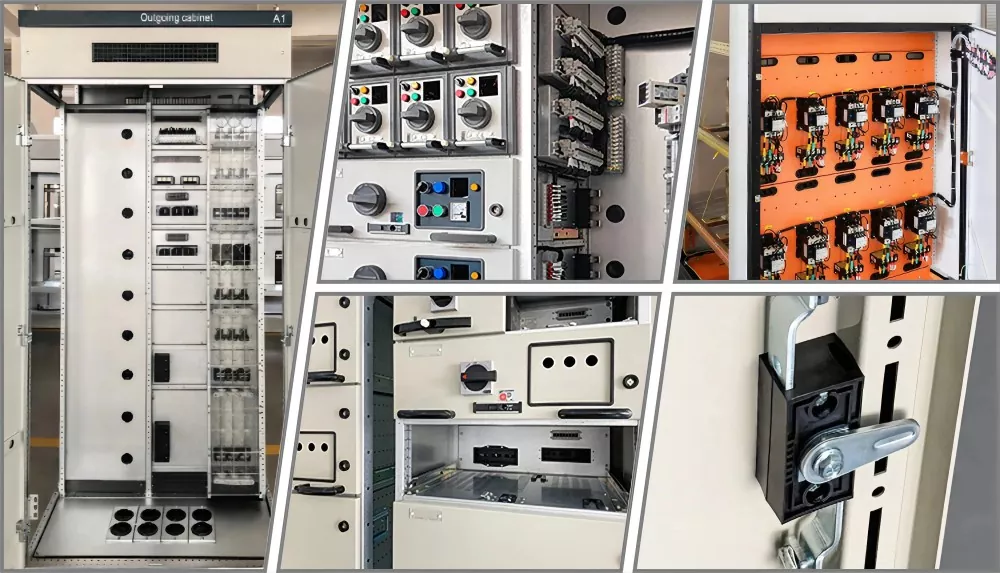

Il cubicolo, una struttura assemblata senza saldatura, mette in mostra un'elevata resistenza meccanica e un aspetto artistico, rendendola una soluzione ideale per il quadro ad alta tensione.

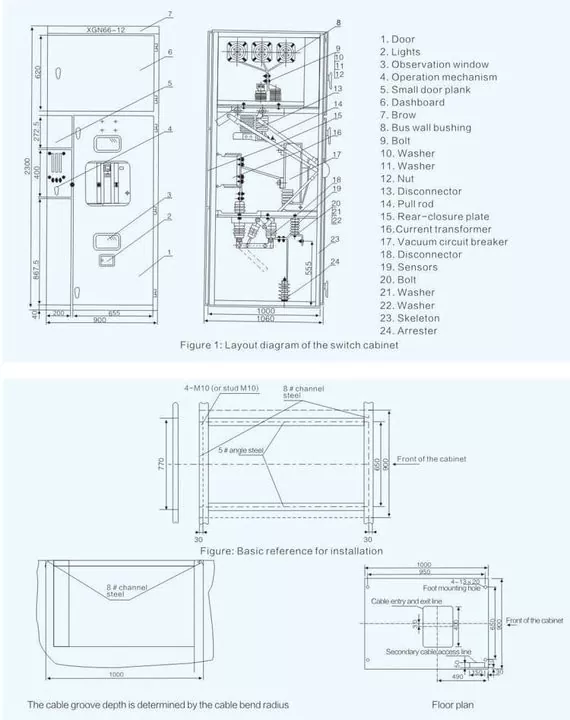

La parte superiore posteriore è dedicata all'interruttore di disconnessione rotante GN30-12, mentre la parte inferiore ospita l'interruttore di disconnessione GN19-12C.  Il dispositivo di interblocco meccanico, operato seguendo procedure specificate, garantisce una protezione della sicurezza affidabile sia per il personale che per le apparecchiature all'interno del quadro ad alta tensione.

L'interruttore principale utilizzato è un tipo monoblocco, che fornisce opzioni come Zn63-12 (VS1-12) e VD4-12, migliorando la versatilità e la funzionalità del quadro ad alta tensione.

Utilizzo di un metodo di bloccaggio meccanico obbligatorio negli interblocchi tra gli interruttori principali, i disconnettori e le porte del cubicolo, il sistema incontra la funzione di interblocco "a cinque resoconti".  Questa funzione consente combinazioni casuali con l'unità principale dell'anello, garantendo una maggiore flessibilità e sicurezza nel funzionamento del quadro ad alta tensione.

Trasporto
